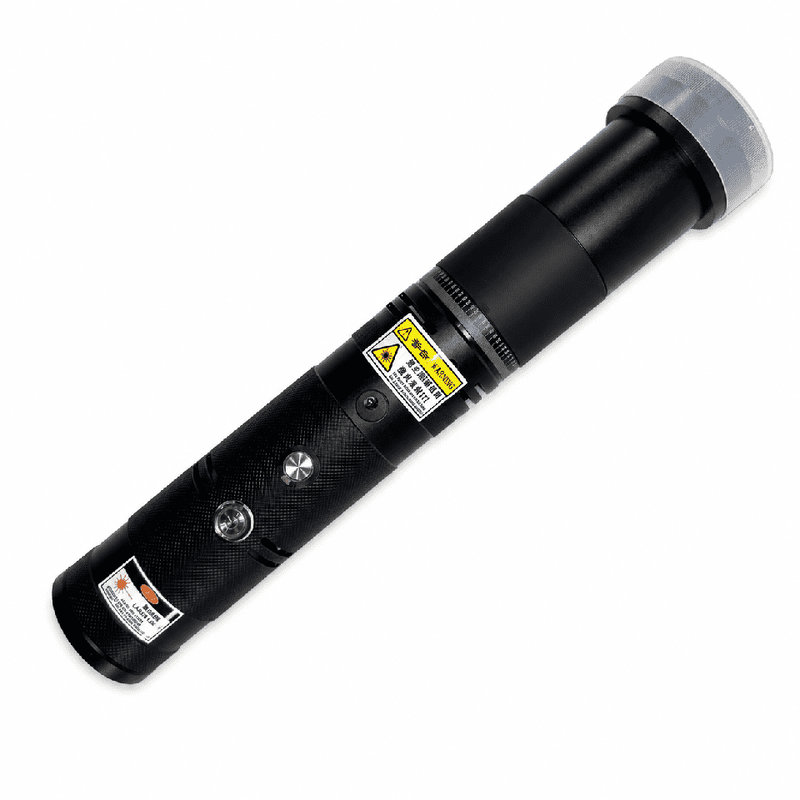

Σύστημα λέιζερ 120W 915nm Μεταβατικής Διάταξης με 50× Ρυθμίσιμη Οπτική

Επαγγελματική πλατφόρμα λέιζερ 915nm με εκτεταμένη ικανότητα εστίασης

Σχεδιασμένο για επαγγελματική οπτική έρευνα και ελεγχόμενες εφαρμογές μηχανικής, αυτό το σύστημα λέιζερ 120W 915nm συνδυάζει μια πηγή λέιζερ Raycus με ένα μεγάλο συγκρότημα εστίασης 50× που ρυθμίζεται χειροκίνητα.

Η οπτική διαμόρφωση υποστηρίζει αποστάσεις εργασίας από περίπου 1 μέτρο έως 20 μέτρα υπό κατάλληλες συνθήκες, παρέχοντας μεγαλύτερη ευελιξία εστίασης από τα τυπικά συμπαγή συστήματα λέιζερ.

Ένα επαναφορτιζόμενο σύστημα μπαταρίας, ομοαξονική κόκκινη δέσμη ευθυγράμμισης και ενσωματωμένη θερμική προστασία ενσωματώνονται στη φορητή κυλινδρική πλατφόρμα, καθιστώντας το σύστημα κατάλληλο για εργαστήρια, ομάδες μηχανικών και επαγγελματικά ερευνητικά έργα που απαιτούν αυτόνομη πηγή υπέρυθρων λέιζερ.

Βασικά πλεονεκτήματα προϊόντος

Οπτική πηγή Raycus 120W

Το σύστημα είναι χτισμένο γύρω από μια πηγή λέιζερ Raycus με περίπου 125W ονομαστική ισχύ αντλίας και περίπου 120W οπτική έξοδο.

Λειτουργώντας στα 915 nm, η κύρια έξοδος κοντά στο υπέρυθρο παρέχει μια οπτική πλατφόρμα υψηλής ισχύος για ελεγχόμενη έρευνα, αξιολόγηση μηχανικής και εξειδικευμένες επαγγελματικές δοκιμές.

Η κατανάλωση ηλεκτρικής ενέργειας είναι περίπου 240 W.

50× Ρυθμιζόμενο οπτικό σύστημα

Το συγκρότημα εστίασης 50× είναι ένα από τα καθοριστικά χαρακτηριστικά αυτού του μοντέλου.

Ένας περιστροφικός μηχανισμός εστίασης με σπείρωμα επιτρέπει στους εκπαιδευμένους χειριστές να προσαρμόζουν χειροκίνητα την οπτική διαμόρφωση σύμφωνα με την απαιτούμενη απόσταση εργασίας.

Αυτό παρέχει μεγαλύτερη ευελιξία για επαγγελματικά έργα όπου το ίδιο σύστημα λέιζερ μπορεί να χρειαστεί να διαμορφωθεί για διαφορετικές αποστάσεις δοκιμής.

Κάθε φορά που αλλάζει η απόσταση εργασίας, η οπτική εστίαση θα πρέπει να επαναρυθμίζεται.

Ρυθμιζόμενο εύρος εργασίας 1–20 m

Χωρίς τον φακό εστίασης, το σύστημα προορίζεται κυρίως για ρυθμίσεις σε μικρότερες αποστάσεις περίπου 1 μέτρου.

Με τα οπτικά στοιχεία εστίασης 50× σωστά ρυθμισμένα, το συνιστώμενο εύρος εργασίας μπορεί να εκτείνεται από περίπου 1 έως 20 μέτρα υπό κατάλληλες συνθήκες.

Η πραγματική απόσταση χρήσης εξαρτάται από:

• Ακρίβεια εστίασης

• Σταθερότητα τοποθέτησης

• Ατμοσφαιρική ορατότητα

• Κατάσταση μπαταρίας

• Οπτική ευθυγράμμιση

• Περιβαλλοντικές συνθήκες

Για εφαρμογές σε μεγαλύτερες αποστάσεις, η σταθερή τοποθέτηση γίνεται όλο και πιο σημαντική.

Σταθερή τοποθέτηση για μεγαλύτερες αποστάσεις

Για εφαρμογές πέρα ​​από περίπου 8–10 μέτρα, το σύστημα θα πρέπει να εγκατασταθεί σε τρίποδο, αντίζυμο ή άλλη σταθερή πλατφόρμα στήριξης.

Σε μεγαλύτερες αποστάσεις, ακόμη και μικρές κινήσεις της κύριας μονάδας μπορούν να προκαλέσουν σημαντικές αλλαγές στην οπτική τοποθέτηση.

Ένα σταθερό σύστημα τοποθέτησης βοηθά στη βελτίωση της επαναληψιμότητας της ευθυγράμμισης και της προσαρμογής της εστίασης κατά τη διάρκεια ελεγχόμενων δοκιμών.

Αναφορά ομοαξονικής κόκκινης ευθυγράμμισης

Επειδή η κύρια έξοδος 915nm δεν είναι με ασφάλεια ορατή στο ανθρώπινο μάτι, το σύστημα ενσωματώνει μια ορατή κόκκινη δέσμη ευθυγράμμισης τοποθετημένη κατά μήκος του οπτικού άξονα.

Η κόκκινη αναφορά παρέχει μια βολική οπτική βοήθεια κατά την προκαταρκτική τοποθέτηση του συστήματος και την οπτική ρύθμιση.

Έχει σχεδιαστεί μόνο για λόγους ευθυγράμμισης και δεν λειτουργεί ως σύστημα μέτρησης απόστασης.

Επαναφορτιζόμενο σύστημα ισχύος 21700

Τέσσερα προστατευμένα κύτταρα ιόντων λιθίου 21700 παρέχουν ισχύ για το πλήρες σύστημα.

Η διαμόρφωση της μπαταρίας περιλαμβάνει μια ενσωματωμένη πλακέτα προστασίας και υποστηρίζει ρεύματα φόρτισης έως και 4Α.

Διαμόρφωση μπαταρίας

• 4 × προστατευμένα κύτταρα ιόντων λιθίου 21700

• Χωρητικότητα 5000 mAh

• Ενσωματωμένη προστασία μπαταρίας

• Γρήγορη φόρτιση έως 4Α

• Περιλαμβάνεται ειδικός φορτιστής

Η αντοχή της μπαταρίας ποικίλλει ανάλογα με τον κύκλο λειτουργίας, τη θερμοκρασία του συστήματος, την κατάσταση της μπαταρίας και την κατάσταση φόρτισης.

4A Γρήγορη φόρτιση

Σε σύγκριση με τις διαμορφώσεις φόρτισης χαμηλότερου ρεύματος, το υποστηριζόμενο σύστημα φόρτισης 4Α συμβάλλει στη μείωση του χρόνου προετοιμασίας μεταξύ των επαγγελματικών περιόδων λειτουργίας.

Αυτό μπορεί να είναι ιδιαίτερα χρήσιμο για εργαστηριακά έργα ή έργα μηχανικής που περιλαμβάνουν επαναλαμβανόμενες δοκιμές σε πολλαπλές συνεδρίες.

Αυτόματη Θερμική Προστασία

Ένα ενσωματωμένο σύστημα παρακολούθησης θερμοκρασίας βοηθά στην προστασία της εσωτερικής πηγής λέιζερ από την υπερβολική θερμότητα.

Όταν η εσωτερική θερμοκρασία φτάσει περίπου τους 45°C, η οπτική έξοδος διακόπτεται αυτόματα.

Κατά τη διάρκεια της δοκιμής σε θερμοκρασία περιβάλλοντος περίπου 24°C, η θερμική προστασία ενεργοποιείται συνήθως μετά από περίπου 30–40 δευτερόλεπτα συνεχούς λειτουργίας από πλήρως ψυχρή κατάσταση.

Ο πραγματικός χρόνος λειτουργίας ποικίλλει ανάλογα με:

• Θερμοκρασία περιβάλλοντος

• Αρχική θερμοκρασία συστήματος

• Προηγούμενοι κύκλοι λειτουργίας

• Αερισμός

• Κατάσταση μπαταρίας

Για βελτιωμένη θερμική σταθερότητα και διάρκεια ζωής εξαρτημάτων, συνιστώνται μικρότεροι διακοπτόμενοι κύκλοι λειτουργίας.

Για επαγγελματικά έργα που απαιτούν μεγαλύτερες περιόδους λειτουργίας, μπορούν να συζητηθούν προσαρμοσμένες επιλογές θερμικής διαχείρισης.

Φορητή Κυλινδρική Αρχιτεκτονική

Παρά το μεγαλύτερο συγκρότημα εστίασης 50×, το κύριο σύστημα διατηρεί μια σχετικά συμπαγή κυλινδρική μορφή.

Μήκος κύριας μονάδας:Περίπου 36 εκ
Διάμετρος σώματος:Περίπου 6 εκ
Διάμετρος φακού εστίασης:Περίπου 7 εκ
Μεικτό βάρος αποστολής:Περίπου 1,6 κιλά

Η φορητή αρχιτεκτονική ενσωματώνει την πηγή λέιζερ, το επαναφορτιζόμενο σύστημα ισχύος και τα ηλεκτρονικά στοιχεία ελέγχου χωρίς να απαιτείται ξεχωριστό εξωτερικό περίβλημα μπαταρίας.

Τεχνικές Προδιαγραφές

*Η πραγματική απόδοση εξαρτάται από τις περιβαλλοντικές συνθήκες, την οπτική ρύθμιση, τη σταθερότητα τοποθέτησης και την κατάσταση του συστήματος.

Τυπικές επαγγελματικές εφαρμογές

Αυτή η οπτική πλατφόρμα 120W 915nm μπορεί να θεωρηθεί για ελεγχόμενες επαγγελματικές εφαρμογές όπως:

• Οπτική και φωτονική έρευνα

• Εργαστηριακά πειράματα

• Αξιολόγηση συστήματος υπερύθρων

• Μηχανική δοκιμή

• Μελέτες υλικού-απόκρισης

• Έρευνα θερμικής επίδρασης

• Βιομηχανική Ε&Α

• Τεχνικές επιδείξεις

• Ανάπτυξη οπτικού συστήματος

• Προσαρμοσμένη επαγγελματική ενσωμάτωση

Η κατάλληλη διαμόρφωση πρέπει να επιλέγεται σύμφωνα με την απόσταση εργασίας, το περιβάλλον λειτουργίας και τις απαιτήσεις του έργου.

Γιατί να επιλέξετε την έκδοση 50×;

Αυτή η διαμόρφωση είναι ιδιαίτερα κατάλληλη για επαγγελματίες πελάτες που απαιτούν μεγαλύτερη ευελιξία οπτικής ρύθμισης από ένα τυπικό συμπαγές σύστημα εστίασης.

Εκτεταμένη ευελιξία σε απόσταση εργασίας
Το οπτικό συγκρότημα 50× υποστηρίζει ελεγχόμενες ρυθμίσεις σε περίπου 1–20 μέτρα κάτω από κατάλληλες συνθήκες.

Πηγή λέιζερ Raycus
Μια επαγγελματική πηγή Raycus 120W αποτελεί τον πυρήνα του συστήματος.

Χειροκίνητη ρύθμιση ακριβείας
Ο μηχανισμός εστίασης με σπείρωμα επιτρέπει την προσαρμογή της οπτικής ρύθμισης σύμφωνα με την πραγματική απόσταση εργασίας.

Ενσωματωμένη επαναφορτιζόμενη ισχύς
Τέσσερα προστατευμένα κύτταρα 21700 παρέχουν μια αυτόνομη λύση ισχύος.

4A Γρήγορη φόρτιση
Η φόρτιση υψηλότερου ρεύματος μειώνει τον χρόνο προετοιμασίας μεταξύ των περιόδων λειτουργίας.

Ομοαξονική ευθυγράμμιση
Η ορατή κόκκινη δέσμη αναφοράς βοηθά στην επαγγελματική ρύθμιση και τοποθέτηση.

Τυπικό πακέτο

Ένα τυπικό σύστημα περιλαμβάνει:

• Κύρια μονάδα λέιζερ 120W 915nm

• Ρυθμιζόμενο συγκρότημα εστίασης 50×

• Επαναφορτιζόμενη μπαταρία 21700

• Γρήγορος φορτιστής μπαταρίας

• Σχετικά αξεσουάρ

Η διαμόρφωση του πακέτου μπορεί να προσαρμοστεί σύμφωνα με τις απαιτήσεις του έργου B2B.

Υποστήριξη B2B & Project

Προμηθεύουμε επαγγελματικά συστήματα λέιζερ για εργαστήρια, ερευνητικούς οργανισμούς, εταιρείες μηχανικών, ενοποιητές συστημάτων και διανομείς.

Για να μας βοηθήσετε να προτείνουμε την κατάλληλη διαμόρφωση, παρέχετε:

Αίτηση + Απαιτούμενη Απόσταση Εργασίας + Ποσότητα + Χώρα Προορισμού + Ειδικές Απαιτήσεις

Η ομάδα μας μπορεί να παρέχει τεχνικές προδιαγραφές, διαθέσιμες επιλογές διαμόρφωσης, τιμολόγηση B2B και εκτιμώμενο χρόνο παράδοσης σύμφωνα με τις απαιτήσεις του έργου σας.

Ζητήστε Τεχνικές Προδιαγραφές & Τιμολόγηση B2B

Ανάγκη αΣύστημα λέιζερ 120W 915nm με εκτεταμένη ικανότητα εστίασης?

Στείλτε μας την αίτησή σας, την αναμενόμενη απόσταση εργασίας και την απαιτούμενη ποσότητα για να λάβετε:

• Αναλυτικές τεχνικές προδιαγραφές

• Πληροφορίες οπτικής διαμόρφωσης

• Παράθεση B2B

• Επιλογές αξεσουάρ

• Πληροφορίες OEM

• Χρόνος ανοχής

• Πληροφορίες αποστολής

Πείτε μας την απόσταση εργασίας και τις απαιτήσεις του έργου σας για να λάβετε μια προτεινόμενη διαμόρφωση και προσφορά.

Σημαντικές πληροφορίες για την ασφάλεια

Αυτό είναι ένα σύστημα λέιζερ υψηλής ισχύος κατηγορίας 4 που προορίζεται αποκλειστικά για εκπαιδευμένο προσωπικό που λειτουργεί σε ασφαλή και ελεγχόμενα επαγγελματικά περιβάλλοντα.

Η έξοδος 915nm παρουσιάζει σοβαρούς κινδύνους για τα μάτια και το δέρμα και δεν είναι με ασφάλεια ορατή στο ανθρώπινο μάτι. Απαιτούνται κατάλληλα προστατευτικά γυαλιά μήκους κύματος, περιορισμός δέσμης, περιορισμένη πρόσβαση και επαγγελματικές διαδικασίες ασφάλειας λέιζερ.

Ποτέ μην κατευθύνετε το σύστημα προς ανθρώπους, ζώα, οχήματα, αεροσκάφη, δρόμους, κτίρια, παράθυρα, ανακλαστικές επιφάνειες ή κοινόχρηστους χώρους.

Οι αγοραστές και οι χειριστές είναι υπεύθυνοι για τη συμμόρφωση με τις ισχύουσες απαιτήσεις ασφάλειας λέιζερ και τις τοπικές κανονιστικές απαιτήσεις.
