| Τόπος καταγωγής: | Κίνα |
| Μάρκα: | Xinland |
| Αριθμό μοντέλου: | 120w |

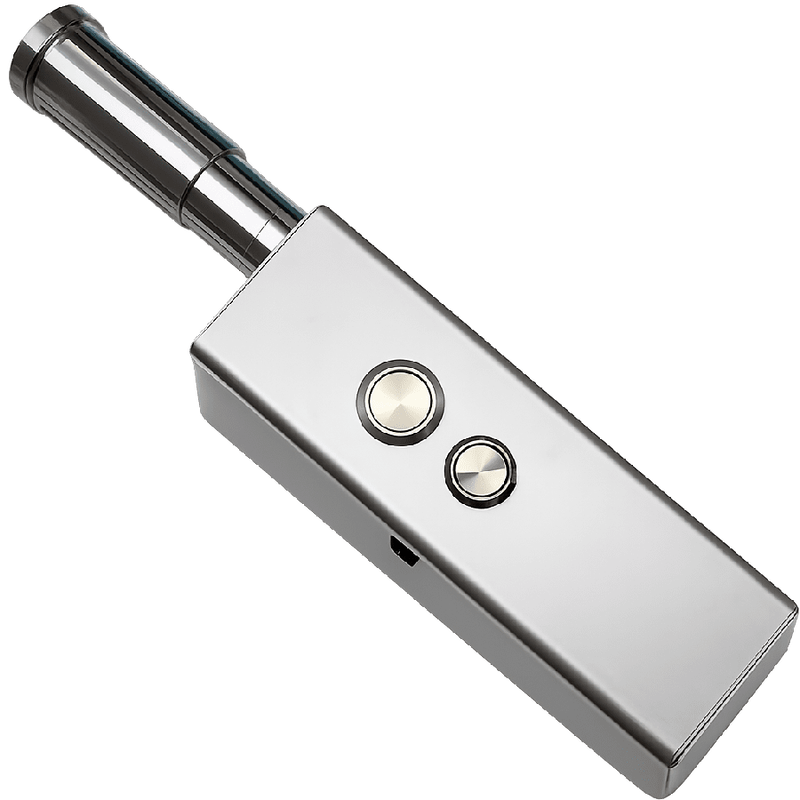

Το σύστημα λέιζερ 120W 915nm έχει σχεδιαστεί για επαγγελματίες χρήστες που χρειάζονται μια συμπαγή οπτική πλατφόρμα με ευέλικτη εστίαση σε διαφορετικές αποστάσεις εργασίας.
Διαθέτοντας χειροκίνητα ρυθμιζόμενα οπτικά, ενσωματωμένη μπαταρία Samsung και ομοαξονική ορατή ευθυγράμμιση, το σύστημα μπορεί να διαμορφωθεί για ελεγχόμενες εφαρμογές από περίπου 1 μέτρο έως 15 μέτρα κάτω από κατάλληλες συνθήκες.
Η αυτόνομη αρχιτεκτονική ισχύος του εξαλείφει την ανάγκη για ξεχωριστή εξωτερική μπαταρία, ενώ το περίβλημα από κράμα αλουμινίου, οι διπλοί ανεμιστήρες ψύξης και ο οδηγός σταθερού ρεύματος παρέχουν μια πρακτική πλατφόρμα για εργαστηριακή έρευνα, αξιολόγηση μηχανικής και επαγγελματικές οπτικές δοκιμές.
Το σύστημα παρέχει οπτική έξοδο έως και 120 W σε κύριο μήκος κύματος 915 nm.
Η αρχιτεκτονική άμεσης εξόδου του έχει σχεδιαστεί για επαγγελματικά οπτικά πειράματα, αξιολόγηση μηχανικής και ελεγχόμενες ερευνητικές εφαρμογές όπου απαιτείται συμπαγής πηγή υπέρυθρων υψηλής ισχύος.
Ένα από τα βασικά πλεονεκτήματα αυτού του μοντέλου είναι το ευέλικτο σύστημα εστίασής του.
Ο φακός εστίασης μπορεί να περιστραφεί χειροκίνητα και να επεκταθεί ανάλογα με την απαιτούμενη απόσταση εργασίας.
Με την κατάλληλη ρύθμιση, το συνιστώμενο εύρος εργασίας είναι περίπου1–15 μέτρα.
Για εφαρμογές πέραν των περίπου 5 μέτρων, συνιστάται ένα σταθερό τρίποδο, ένα αντίζυγο ή μια σταθερή πλατφόρμα στήριξης για τη βελτίωση της σταθερότητας τοποθέτησης.
Η πραγματική οπτική απόδοση εξαρτάται από την ακρίβεια εστίασης, τη σταθερότητα τοποθέτησης, τις περιβαλλοντικές συνθήκες και τα χαρακτηριστικά στόχου.
Τροφοδοτείται από τέσσερις κυψέλες ιόντων λιθίου Samsung 50E 21700 που είναι εγκατεστημένες μέσα στην κύρια μονάδα.
Η ενσωματωμένη αρχιτεκτονική μπαταρίας εξαλείφει την ανάγκη σύνδεσης μιας εξωτερικής μπαταρίας πριν από τη λειτουργία.
Αυτό παρέχει πολλά πλεονεκτήματα για επαγγελματίες χρήστες:
Ταχύτερη προετοιμασία του συστήματος
Λιγότερα εξωτερικά καλώδια
Συμπαγής μεταφορά
Εγκατάσταση καθαρότερου εξοπλισμού
Βολική φόρτιση
Δεν υπάρχει ξεχωριστό τροφοδοτικό για τοποθέτηση
Το πλήρες σύστημα μπορεί να επαναφορτιστεί μέσω της διεπαφής φόρτισης DC χρησιμοποιώντας τον παρεχόμενο φορτιστή.
Ένας ρυθμιζόμενος οδηγός σταθερού ρεύματος διαχειρίζεται την παροχή ηλεκτρικής ενέργειας στην πηγή λέιζερ.
Αυτή η αρχιτεκτονική βοηθά στη διατήρηση πιο σταθερής ηλεκτρικής απόδοσης καθώς η φόρτιση της μπαταρίας αλλάζει κατά τη λειτουργία.
Για επαγγελματίες χρήστες, η ρυθμιζόμενη παροχή ισχύος παρέχει επίσης μια πιο ελεγχόμενη πλατφόρμα για επαναλαμβανόμενες δοκιμές μηχανικής και εργαστηρίου.
Δύο εσωτερικοί ανεμιστήρες ψύξης συνεργάζονται με το περίβλημα από κράμα αλουμινίου για να απομακρύνουν τη θερμότητα από το εσωτερικό συγκρότημα λέιζερ.
Οι ανεμιστήρες λειτουργούν όταν το σύστημα τροφοδοτείται, παρέχοντας συνεχή ροή αέρα κατά τη διάρκεια του κύκλου λειτουργίας.
Ένα εσωτερικό κύκλωμα παρακολούθησης θερμοκρασίας παρέχει πρόσθετη θερμική προστασία.
Όταν η εσωτερική θερμοκρασία φτάσει περίπου τους 45°C, η οπτική έξοδος διακόπτεται αυτόματα.
Υπό συνθήκες δοκιμής σε θερμοκρασία περιβάλλοντος περίπου 19°C, ένα πλήρως ψυχόμενο σύστημα λειτουργούσε συνήθως για περίπου 45–60 δευτερόλεπτα πριν ενεργοποιηθεί η θερμική προστασία.
Ο πραγματικός χρόνος λειτουργίας ποικίλλει ανάλογα με τη θερμοκρασία περιβάλλοντος, τους προηγούμενους κύκλους λειτουργίας, τον εξαερισμό και την κατάσταση του συστήματος.
Για βελτιωμένη διάρκεια ζωής του εξαρτήματος, συνιστώνται διακοπτόμενοι κύκλοι λειτουργίας με επαρκή διαστήματα ψύξης.
Η κύρια έξοδος 915nm δεν είναι με ασφάλεια ορατή στο ανθρώπινο μάτι.
Για το λόγο αυτό, το σύστημα ενσωματώνει ένα ορατό κόκκινο λέιζερ αναφοράς τοποθετημένο κοντά στον ίδιο οπτικό άξονα με την κύρια έξοδο.
Το ορατό σημείο αναφοράς βοηθά τους εκπαιδευμένους χειριστές με την προκαταρκτική ρύθμιση θέσης και εστίασης κατά την ελεγχόμενη ρύθμιση.
Αυτό είναι ιδιαίτερα χρήσιμο όταν αλλάζετε μεταξύ διαφορετικών αποστάσεων εργασίας.
Μια απλή πίσω ένδειξη κατάστασης παρέχει γρήγορες πληροφορίες σχετικά με το κατά προσέγγιση υπολειπόμενο επίπεδο μπαταρίας.
Πράσινο — Υψηλό επίπεδο μπαταρίας
Κίτρινο — Μεσαίο επίπεδο μπαταρίας
Κόκκινο — Συνιστάται φόρτιση
Αυτό επιτρέπει στον χειριστή να ελέγχει την κατάσταση της μπαταρίας χωρίς να αφαιρεί το ενσωματωμένο τροφοδοτικό ή να συνδέσει πρόσθετο εξοπλισμό παρακολούθησης.
Το κύριο περίβλημα είναι κατασκευασμένο από κράμα αλουμινίου, παρέχοντας μια ισορροπία μεταξύ της δομικής αντοχής, της θερμικής απόδοσης και της φορητότητας.
Το μεταλλικό περίβλημα βοηθά επίσης το εσωτερικό σύστημα ψύξης μεταφέροντας θερμότητα μακριά από το συγκρότημα λέιζερ.
Σε συνδυασμό με την ενσωματωμένη μπαταρία και την αρχιτεκτονική άμεσης εξόδου, το αποτέλεσμα είναι μια αυτόνομη επαγγελματική πλατφόρμα που μπορεί να μεταφερθεί και να εγκατασταθεί χωρίς ξεχωριστό περίβλημα ρεύματος.
| Παράμετρος | Προσδιορισμός |
|---|---|
| Οπτική ισχύς εξόδου | 120W |
| Μήκος κύματος | 915 nm |
| Διαμόρφωση εξόδου | Άμεση Δέσμη |
| Υλικό Στέγασης | Κράμα αργιλίου |
| Μπαταρία | 4 × Samsung 50E 21700 |
| Διαμόρφωση μπαταρίας | Ολοκληρωμένος |
| Οδηγός | Σταθερό ρεύμα |
| Σύστημα ψύξης | Διπλοί εσωτερικοί ανεμιστήρες |
| Θερμική Προστασία | Περίπου 45°C |
| Ευθυγραμμία | Ομοαξονικό κόκκινο λέιζερ αναφοράς |
| Εστίαση | Χειροκίνητο Ρυθμιζόμενο |
| Συνιστώμενη περιοχή εργασίας | Περίπου 1–15m* |
| Φόρτιση | Διεπαφή DC |
| Κατάσταση μπαταρίας | Πράσινο / Κίτρινο / Κόκκινο Ένδειξη |
*Η απόσταση εργασίας εξαρτάται από την επιλεγμένη οπτική διαμόρφωση, τη ρύθμιση εστίασης, τη σταθερότητα τοποθέτησης και τις συνθήκες λειτουργίας.
Το σύστημα μπορεί να διαμορφωθεί σύμφωνα με την απαιτούμενη απόσταση εργασίας.
Κατάλληλο κυρίως για οπτικές ρυθμίσεις μικρότερης απόστασης περίπου 1–2 μέτρων.
Συνιστάται όταν απαιτείται μεγαλύτερη ευελιξία εστίασης ή μεγαλύτερες αποστάσεις εργασίας.
Για εφαρμογές πέρα από περίπου 1 μέτρο, συνιστάται γενικά ένας φακός εστίασης.
Κάθε φορά που αλλάζει η απόσταση εργασίας, η οπτική εστίαση θα πρέπει να αναπροσαρμόζεται αντί να υποθέτει ότι μια ρύθμιση θα παρέχει βέλτιστη απόδοση σε κάθε απόσταση.
Καθώς η απόσταση εργασίας αυξάνεται, μικρές κινήσεις της κύριας μονάδας μπορούν να προκαλέσουν μεγαλύτερες αλλαγές στην οπτική τοποθέτηση.
Για εφαρμογές πέρα από περίπου 5 μέτρα, συνιστάται η τοποθέτηση του συστήματος σε τρίποδο, αντίζυμο ή άλλο σταθερό στήριγμα.
Αυτό βοηθά στη βελτίωση:
Σταθερότητα ευθυγράμμισης
Επαναληψιμότητα
Ρύθμιση εστίασης
Πειραματική συνέπεια
Για σταθερές εργαστηριακές εγκαταστάσεις, μπορεί επίσης να χρησιμοποιηθεί ειδική πλατφόρμα τοποθέτησης σύμφωνα με τις απαιτήσεις του έργου.
Αυτή η οπτική πλατφόρμα 120W 915nm μπορεί να θεωρηθεί για ελεγχόμενες επαγγελματικές εφαρμογές όπως:
Οπτική και φωτονική έρευνα
Εργαστηριακά πειράματα
Μηχανική αξιολόγηση
Δοκιμή συστήματος υπερύθρων
Μελέτες υλικού-απόκρισης
Έρευνα θερμικής επίδρασης
Βιομηχανική Ε&Α
Πειράματα οπτικής ευθυγράμμισης
Τεχνικές επιδείξεις
Προσαρμοσμένη ενοποίηση συστήματος
Η καταλληλότητα της εφαρμογής θα πρέπει να αξιολογείται σύμφωνα με την απαιτούμενη απόσταση εργασίας, τις οπτικές συνθήκες, το περιβάλλον λειτουργίας και τις ισχύουσες απαιτήσεις ασφάλειας.
Αυτό το μοντέλο είναι ιδιαίτερα κατάλληλο για επαγγελματίες πελάτες που απαιτούν ισορροπία μεταξύ φορητότητας και ρυθμιζόμενης απόστασης εργασίας.
Εκτεταμένη ευελιξία εστίασης
Η χειροκίνητη οπτική ρύθμιση υποστηρίζει διαμορφώσεις εργασίας περίπου 1–15 m υπό κατάλληλες συνθήκες.
Ενσωματωμένο Τροφοδοτικό
Τέσσερις κυψέλες Samsung 50E εγκαθίστανται απευθείας μέσα στο κύριο περίβλημα.
Ελεγχόμενη παράδοση ισχύος
Ένας οδηγός σταθερού ρεύματος παρέχει ελεγχόμενη ηλεκτρική ισχύ στην πηγή λέιζερ.
Ψύξη με διπλό ανεμιστήρα
Δύο εσωτερικοί ανεμιστήρες παρέχουν ενεργή ροή αέρα κατά τη λειτουργία.
Ομοαξονική ευθυγράμμιση
Μια ορατή κόκκινη δέσμη αναφοράς βοηθά στην ελεγχόμενη τοποθέτηση και ρύθμιση της εστίασης.
Φορητή Αρχιτεκτονική
Η μπαταρία, τα ηλεκτρονικά ελέγχου και το οπτικό σύστημα είναι ενσωματωμένα σε μια ενιαία επαγγελματική πλατφόρμα.
Μια τυπική διαμόρφωση μπορεί να περιλαμβάνει:
Κύρια μονάδα λέιζερ 120W 915nm
Ρυθμιζόμενος φακός εστίασης
Ενσωματωμένη μπαταρία Samsung 50E
Φορτιστής μπαταρίας DC
Σχετικά αξεσουάρ
Η διαμόρφωση φακού μπορεί να επιλεγεί σύμφωνα με την απαιτούμενη απόσταση εργασίας του πελάτη.
Διαφορετικές επαγγελματικές εφαρμογές ενδέχεται να απαιτούν διαφορετικές οπτικές διαμορφώσεις.
Για ακριβή σύσταση και προσφορά, παρέχετε:
Αίτηση + Αναμενόμενη απόσταση εργασίας + Απαιτούμενη ποσότητα + Χώρα προορισμού + Ειδικές Απαιτήσεις
Με βάση τις απαιτήσεις του έργου σας, μπορούμε να παρέχουμε την κατάλληλη διαμόρφωση φακού, τεχνικές προδιαγραφές, τιμολόγηση B2B και εκτιμώμενο χρόνο παράδοσης.
Μπορούν επίσης να συζητηθούν οι απαιτήσεις OEM και βάσει έργου.
Ανάγκη αΣύστημα λέιζερ ρυθμιζόμενης εστίασης 120W 915nmγια το επαγγελματικό σου έργο;
Στείλτε μας την αίτησή σας, την απαιτούμενη απόσταση εργασίας και την ποσότητα για να λάβουμε:
Τεχνικές προδιαγραφές
Πληροφορίες διαμόρφωσης φακού
Παράθεση B2B
Επιλογές αξεσουάρ
Πληροφορίες OEM
Χρόνος ανοχής
Πληροφορίες αποστολής
Πείτε μας την απαιτούμενη απόσταση και την ποσότητα εργασίας σας για να λάβετε μια προτεινόμενη διαμόρφωση και προσφορά.
Αυτό είναι ένα επαγγελματικό σύστημα λέιζερ υψηλής ισχύος που προορίζεται μόνο για εξειδικευμένο προσωπικό που λειτουργεί σε ασφαλή και ελεγχόμενα περιβάλλοντα.
Η έξοδος 915nm παρουσιάζει σοβαρούς κινδύνους για τα μάτια και το δέρμα και δεν είναι με ασφάλεια ορατή στο ανθρώπινο μάτι. Απαιτούνται κατάλληλα προστατευτικά γυαλιά μήκους κύματος, ελεγχόμενη πρόσβαση, περιορισμός της δέσμης και επαγγελματικές διαδικασίες ασφάλειας λέιζερ.
Ποτέ μην κατευθύνετε το σύστημα προς ανθρώπους, ζώα, αεροσκάφη, οχήματα, δρόμους, κτίρια, παράθυρα, ανακλαστικές επιφάνειες ή κοινόχρηστους χώρους.
Οι αγοραστές και οι χειριστές είναι υπεύθυνοι για τη συμμόρφωση με τις ισχύουσες απαιτήσεις ασφάλειας λέιζερ και τις τοπικές κανονιστικές απαιτήσεις.
Η κατάλληλη οπτική διαμόρφωση εξαρτάται από την προβλεπόμενη απόσταση εργασίας και την εφαρμογή.
Για ρυθμίσεις σε μικρότερες αποστάσεις, μπορεί να αρκεί μια συμπαγής οπτική διαμόρφωση. Για μεγαλύτερες αποστάσεις εργασίας, συνιστάται ένας ρυθμιζόμενος φακός εστίασης και μια σταθερή λύση τοποθέτησης.
